Problema
Enfriar una sala grande con unidades convencionales consume de más y ocupa espacio valioso
En colocation e hyperscale, cada metro cuadrado y cada kilovatio de ventilación cuentan.
Aire de precisión : agua helada
W-AV3-XL
Aire de precisión de agua helada para enfriamiento de sala en data centers colocation e hyperscale, con el concepto MegaCRAH: más densidad de enfriamiento y menos consumo.
Por qué importa
Los superpoderes del W-AV3-XL
Beneficio
MegaCRAH: más frío por metro cuadrado, con menos potencia de ventilación
Ventiladores EC de nueva generación y una sección de enfriamiento optimizada suben la densidad de enfriamiento mientras bajan el consumo, en el mismo footprint.
Prueba
Hasta 70,000 m3/h por unidad y aire de retorno hasta 42°C
Mueve grandes caudales de aire y admite esquemas de pasillo caliente de alta temperatura.
Para quién
Aplicaciones
Data centers colocationHyperscaleSalas con piso elevado (Downflow)Salas sin piso elevado (Rearflow)Hot aisle de alta temperatura
Por dentro : documentación del fabricante
Cómo es el W-AV3-XL por dentro

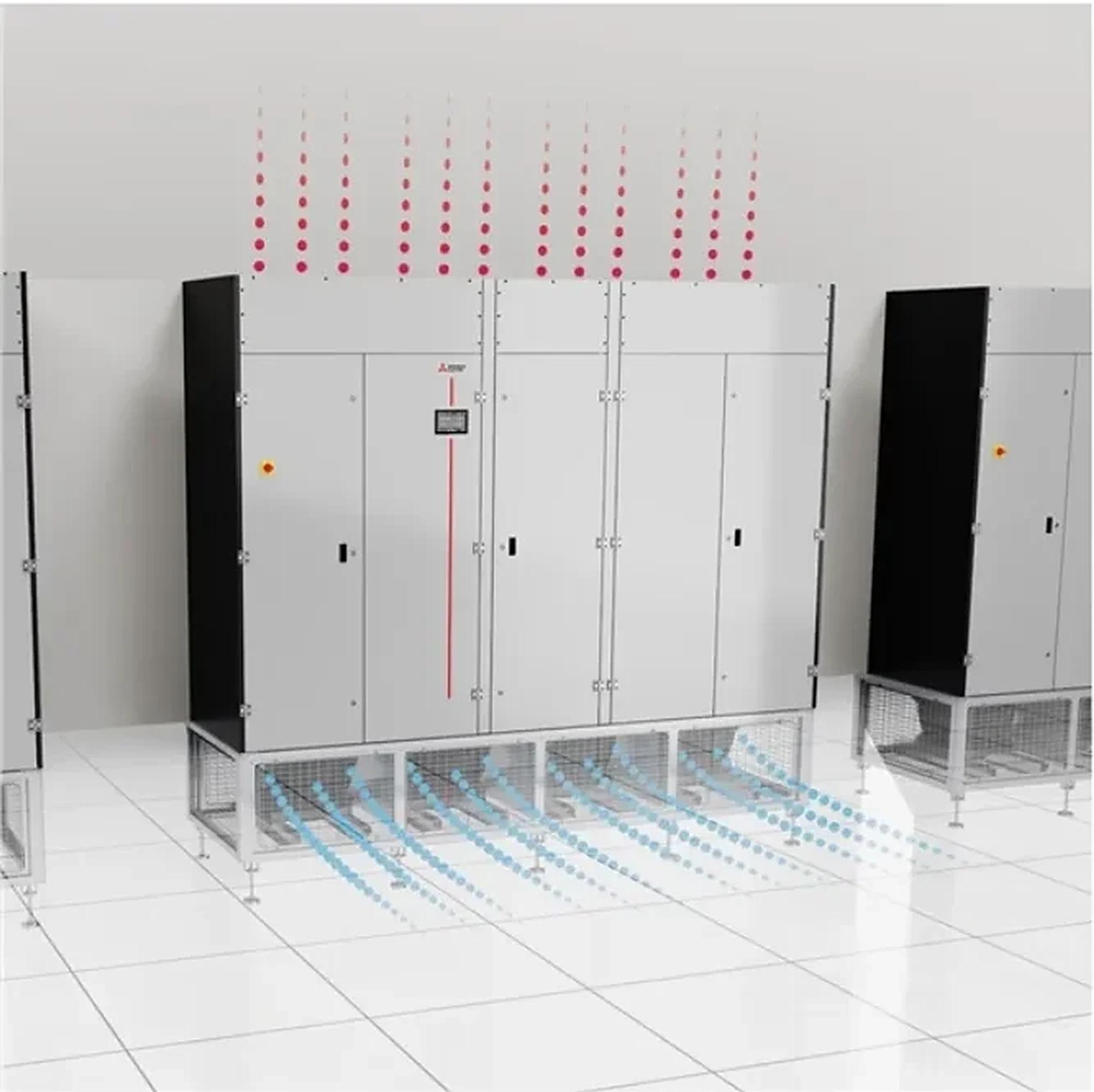

Montado en sala
El esquema de montaje del fabricante: las unidades en fila, el piso técnico y el recorrido del aire, con el retorno por arriba y la impulsión por el piso.

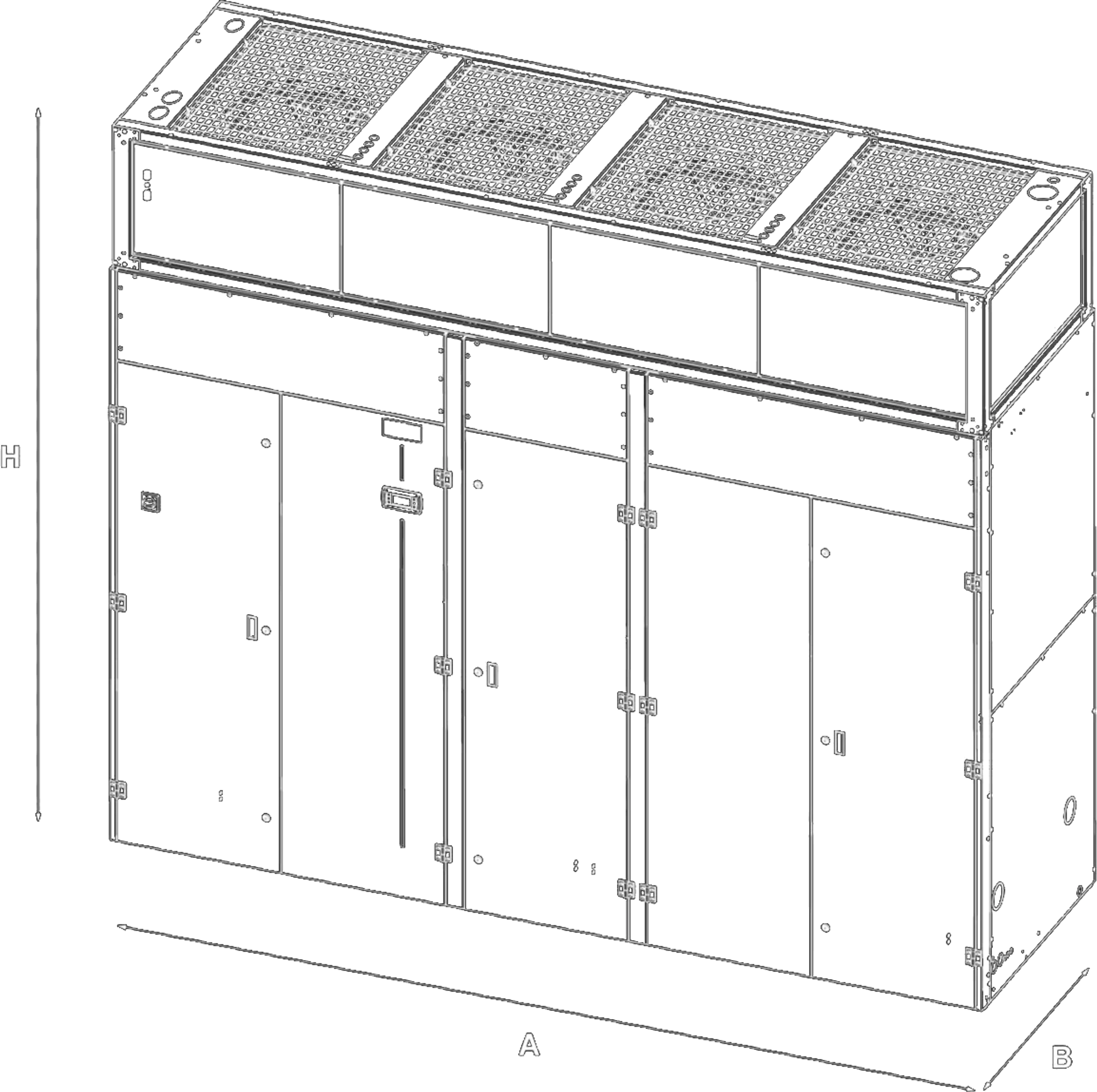

Las medidas reales
El dibujo dimensional oficial. Es lo que se necesita para saber si entra en la galería y cuánto pasillo hay que dejar.

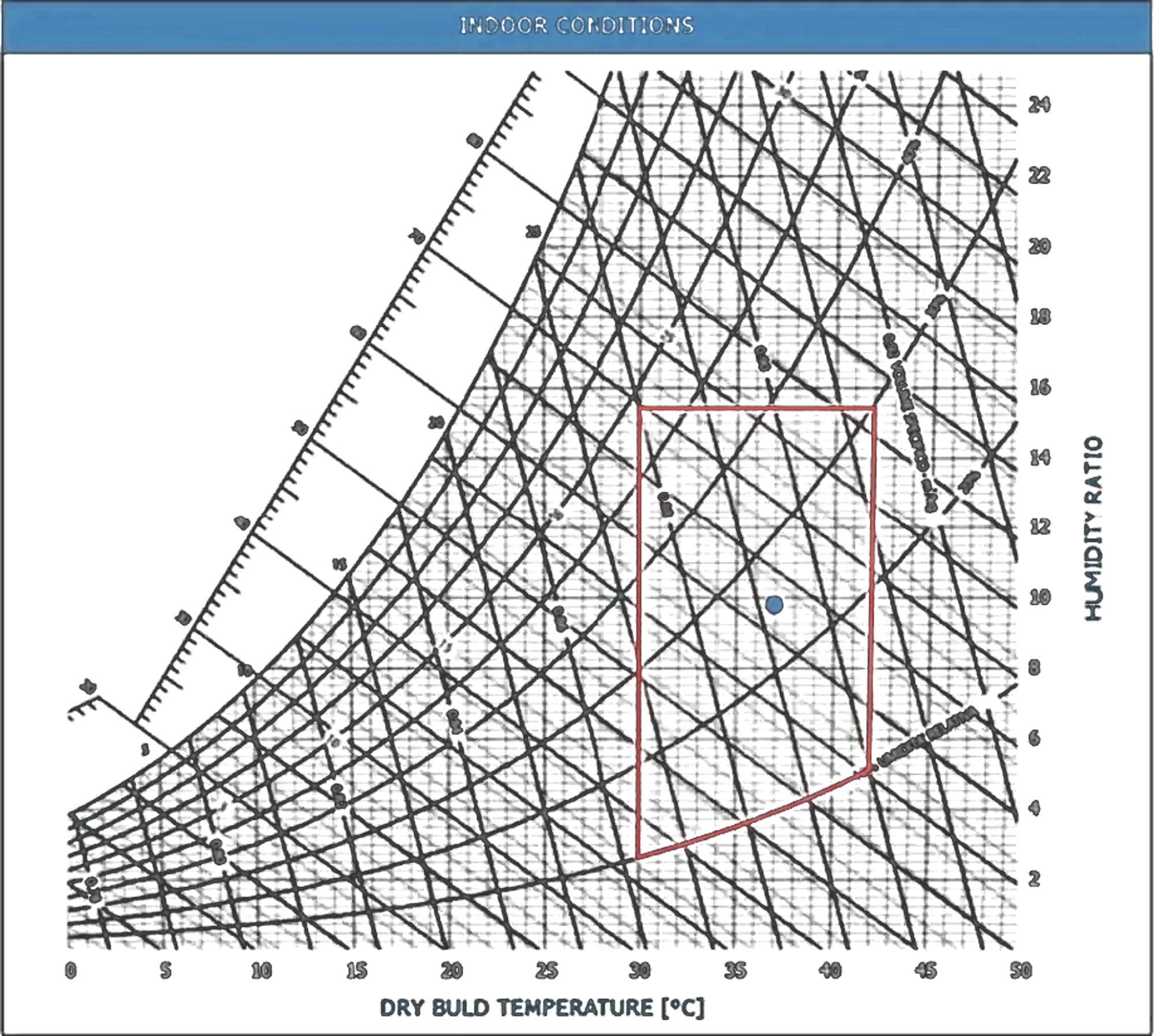

La zona donde trabaja
La carta psicrométrica con el área de operación marcada: qué combinaciones de temperatura y humedad puede sostener en sala.
La prueba : especificaciones
Ficha técnica
Modelow-AV3-XL 150 - 300
Capacidad193 a 336 kW (tallas 150, 200, 250 y 300)
TipoAgua helada, room cooling (sin compresor)
Caudal de aireHasta 70,000 m3/h por unidad
VentiladoresEC, motor 3.5 kW, hasta 17,500 m3/h c/u
FiltrosePM10 50% micro-pleated
Delta T agua10K estándar (12K y 15K opcionales)
Agua entrada / salida16 a 22°C / 24 a 38°C
Aire de retornoHasta 42°C, HR 10 a 60%
VersionesDownflow y Rearflow
ControlME_EVOLUTION+ táctil, LAN (hasta 15 unidades) y BMS

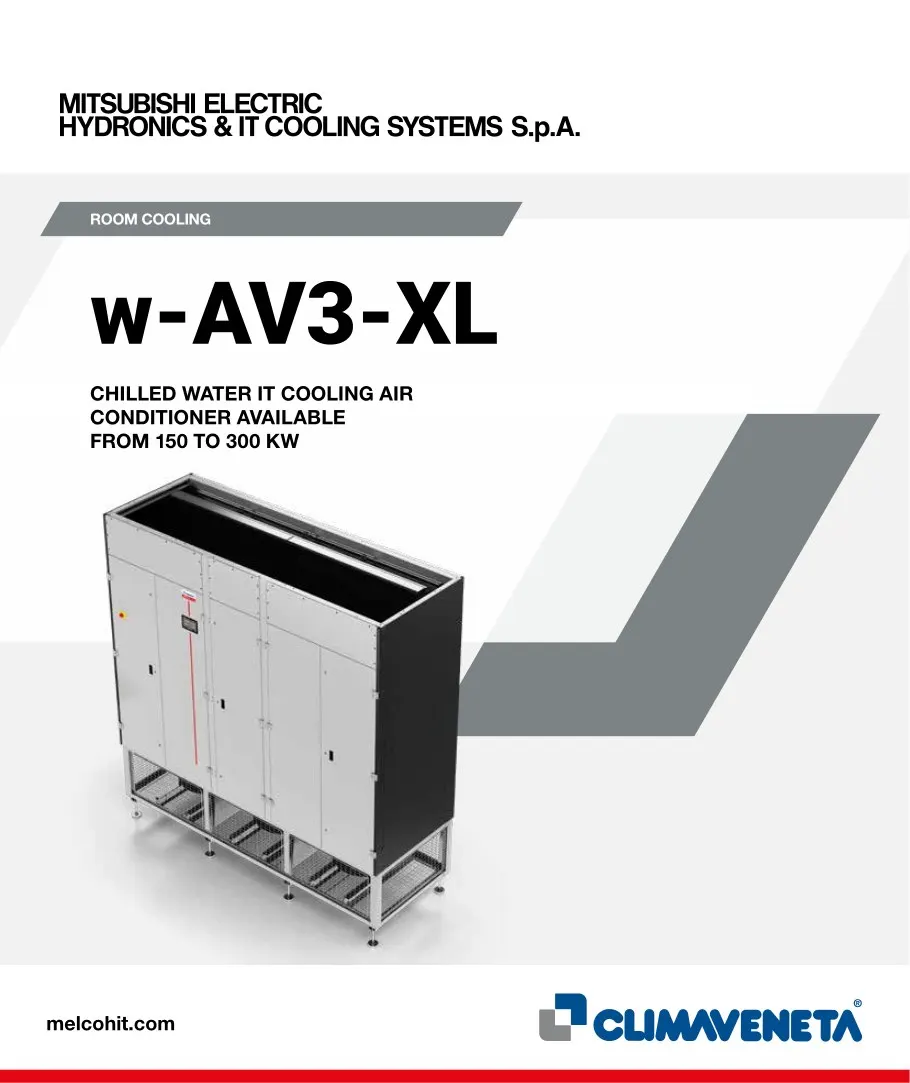

Brochure del fabricante
Léelo aquí mismo
1 / 12
Preguntas frecuentes
Lo que suelen preguntarnos
¿Qué es el concepto MegaCRAH?
Frente a una unidad convencional de dos secciones, en el punto nominal (80% de velocidad de ventiladores) el W-AV3-XL entrega 33% más de eficiencia y 40% más de densidad de enfriamiento; en el punto máximo, 60% más de densidad a igual eficiencia. Todo en el mismo footprint.
¿Downflow o Rearflow?
Es la misma unidad en dos versiones. Downflow para salas con piso elevado (el aire sale por abajo hacia el plenum); Rearflow para salas sin piso elevado (flujo horizontal que sale por la parte trasera). Se elige según la arquitectura de la sala.
¿Cómo se le da servicio?
Con accesibilidad frontal total: cableado, cambio de filtros, reemplazo de ventiladores y válvulas se hacen enteramente desde el frente, sin necesidad de acceso lateral ni trasero.
¿Sirve para esquemas hot aisle de alta temperatura?
Sí. El aire de retorno admite hasta 42°C (más con soluciones a medida), lo que lo hace apto para esquemas de pasillo caliente de alta temperatura, cada vez más comunes en hyperscale.
