Problema
El fan wall perimetral mueve mucho aire, y la ventilación se vuelve el mayor consumo del equipo
Como el frío lo aporta el chiller, casi toda la energía que gasta la unidad se va en los ventiladores.
Fan wall perimetral : agua helada
CVWALL2
Fan wall perimetral de agua helada para data centers colocation e hyperscale, con ventiladores EC de nueva generación que reducen hasta 55% el consumo manteniendo el mismo footprint.
Por qué importa
Los superpoderes del CVWALL2
Beneficio
Nueva generación de ventiladores EC y filtrado que baja hasta 55% la potencia
Ventiladores EC de última generación más filtros micro-plisados de mayor superficie reducen drásticamente la potencia absorbida, en el mismo espacio ocupado.
Prueba
Hasta 63% menos consumo con el side filter patent pending
La solución de filtro lateral suma otro 8 a 9% de ahorro sin cambiar el footprint, llevando la eficiencia a nivel best-in-class.
Para quién
Aplicaciones
Data centers colocationHyperscaleSalas con planta de agua heladaTIER III y TIER IV (con ATS)
Por dentro : documentación del fabricante
Cómo es el CVWALL2 por dentro
Cada componente en su sitio

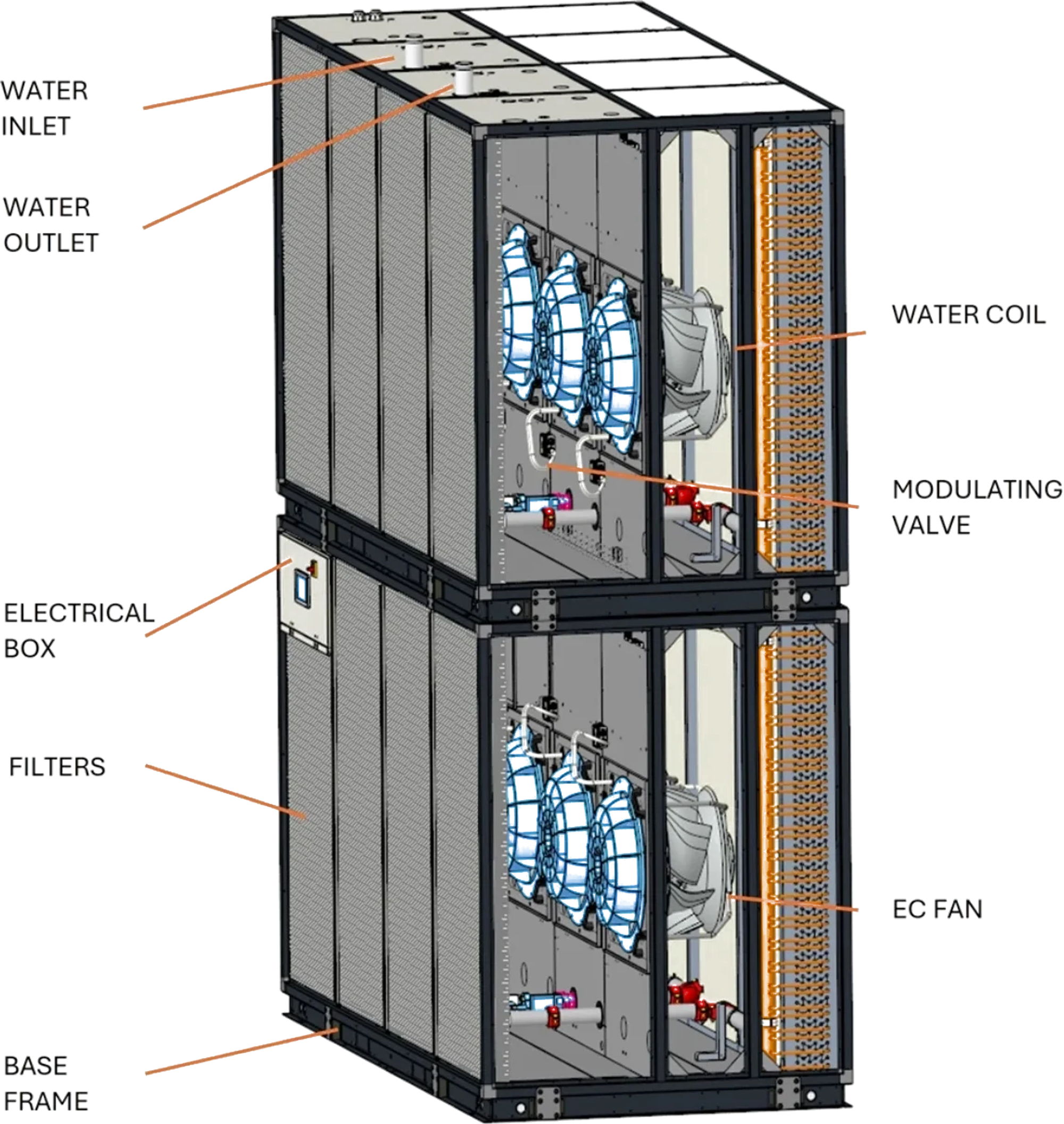

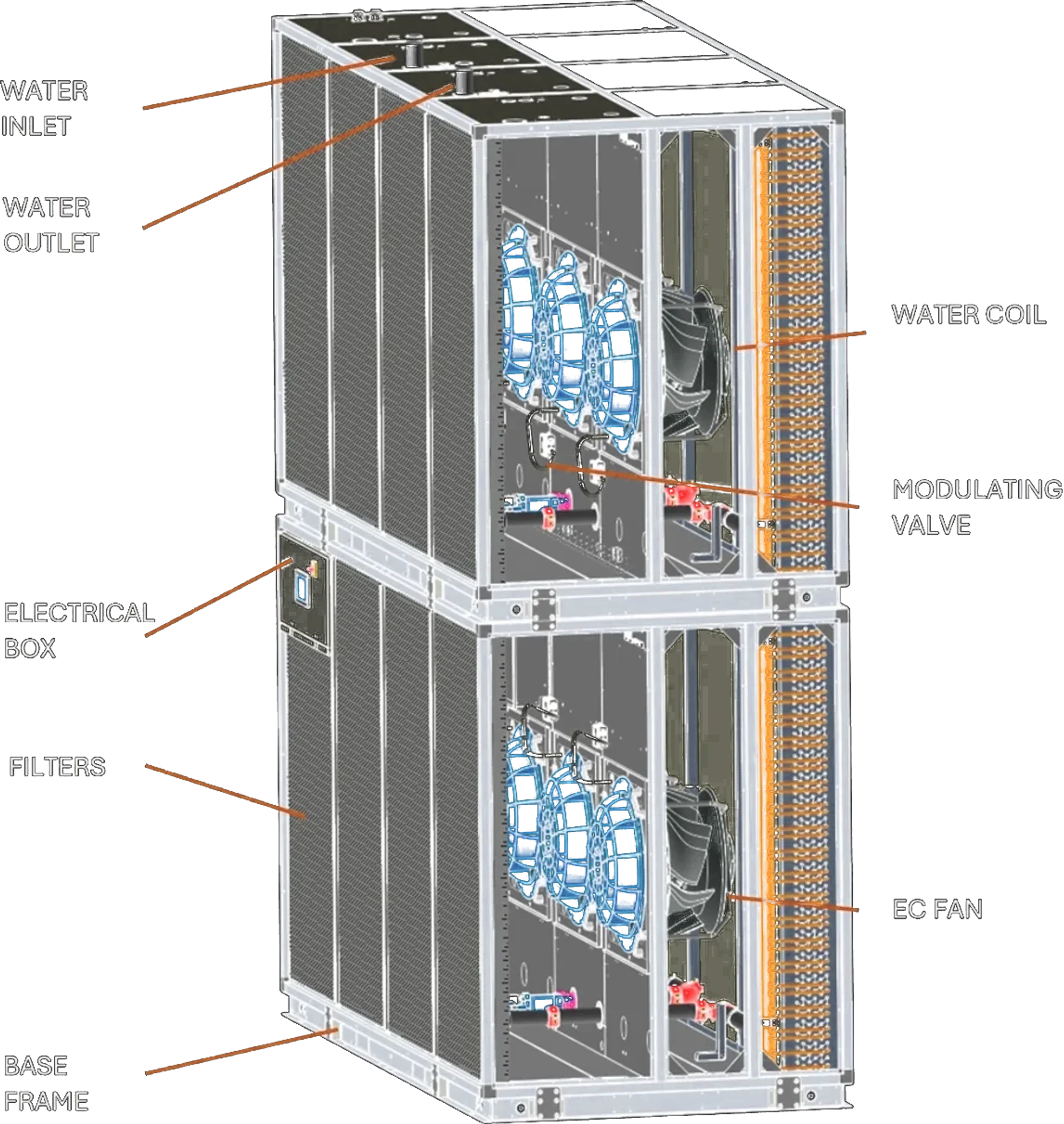

Corte oficial con las partes señaladas: entrada y salida de agua, batería, válvula moduladora, caja eléctrica, filtros, ventilador EC y bastidor. Todo se atiende de frente.
Cómo mueve el aire la sala

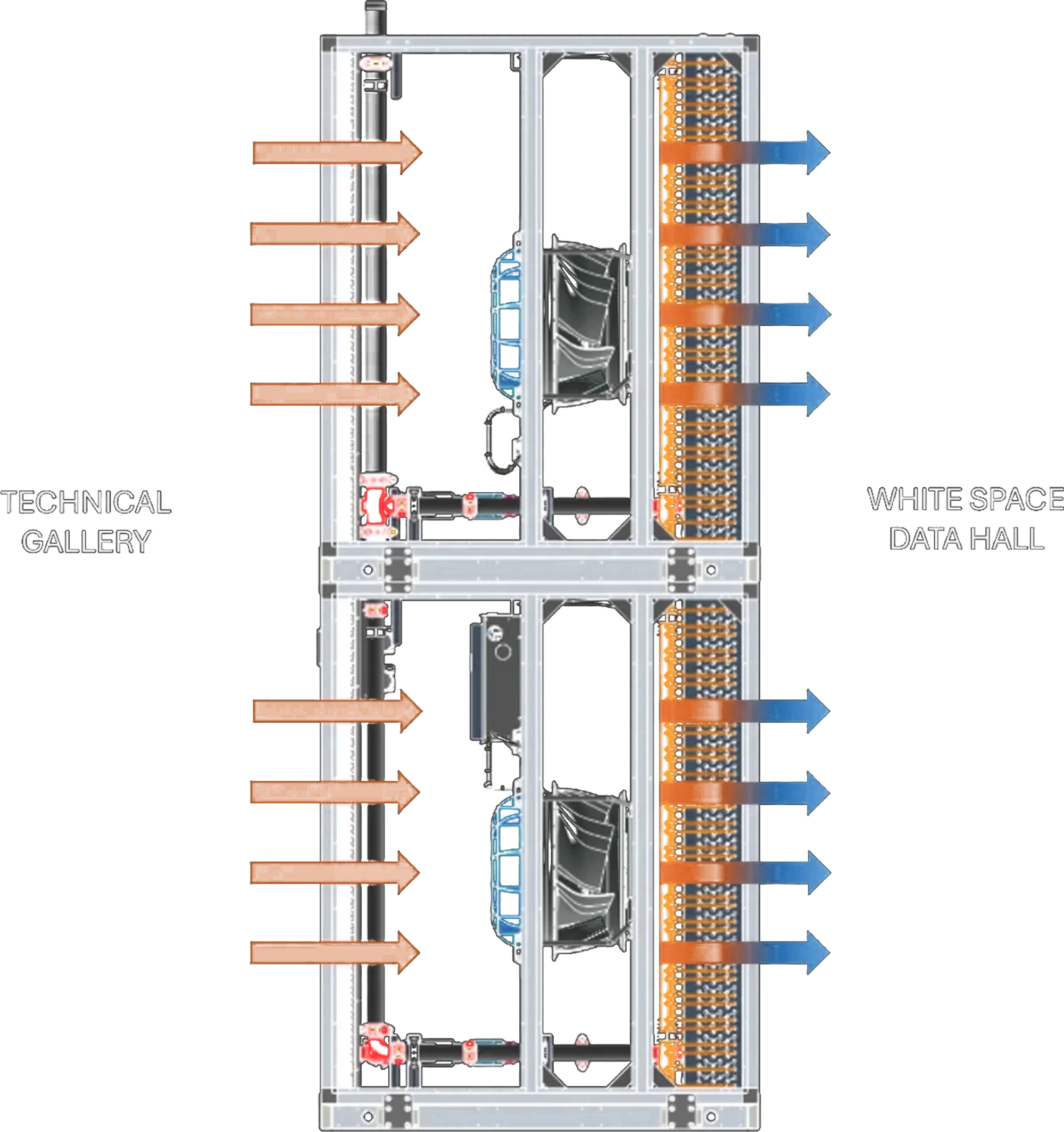

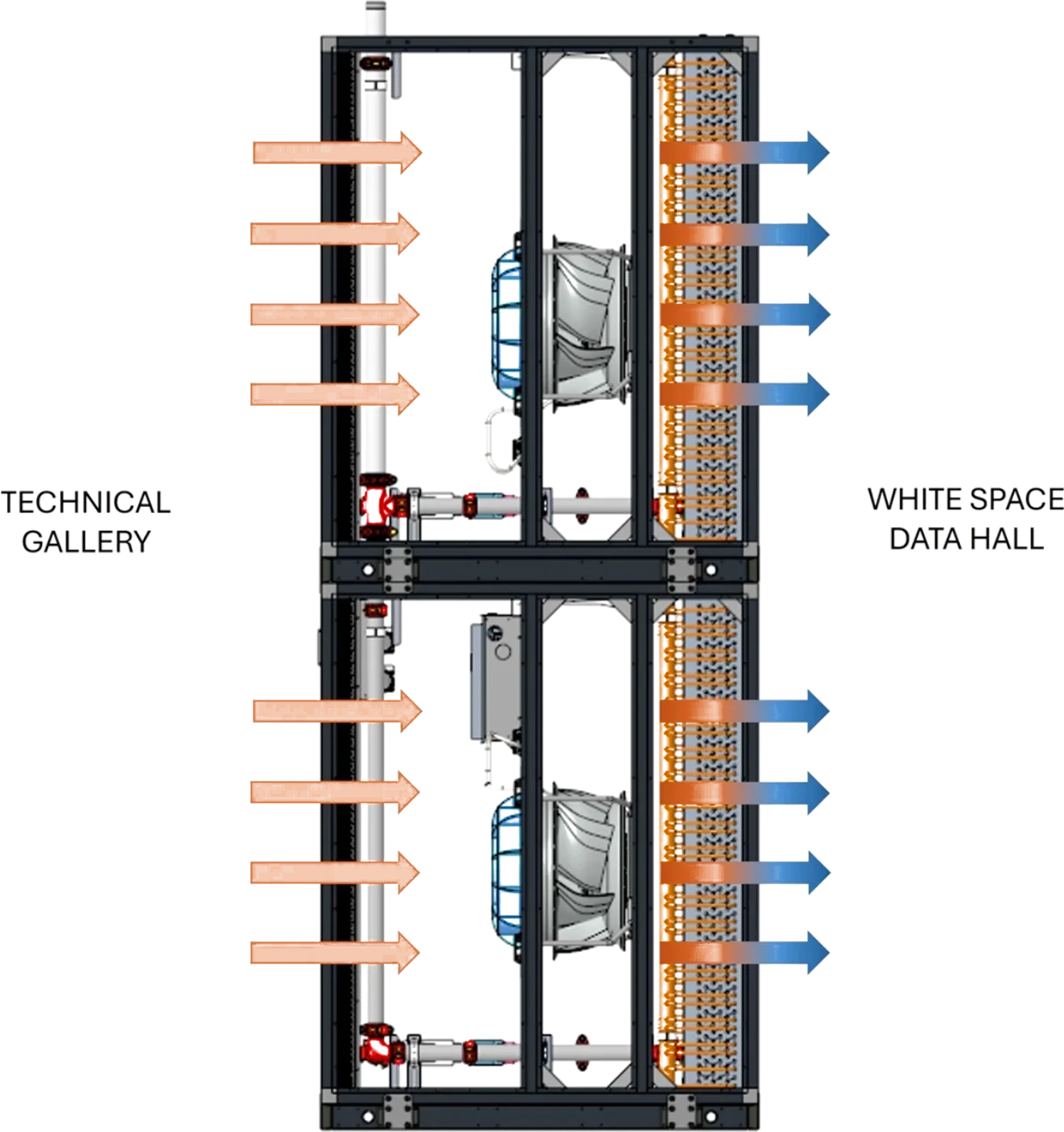

El equipo vive en la galería técnica y sopla hacia la sala. El pasillo de servicio queda fuera del espacio blanco, así que mantener no significa entrar donde están los racks.
Redundancia pasiva o activa

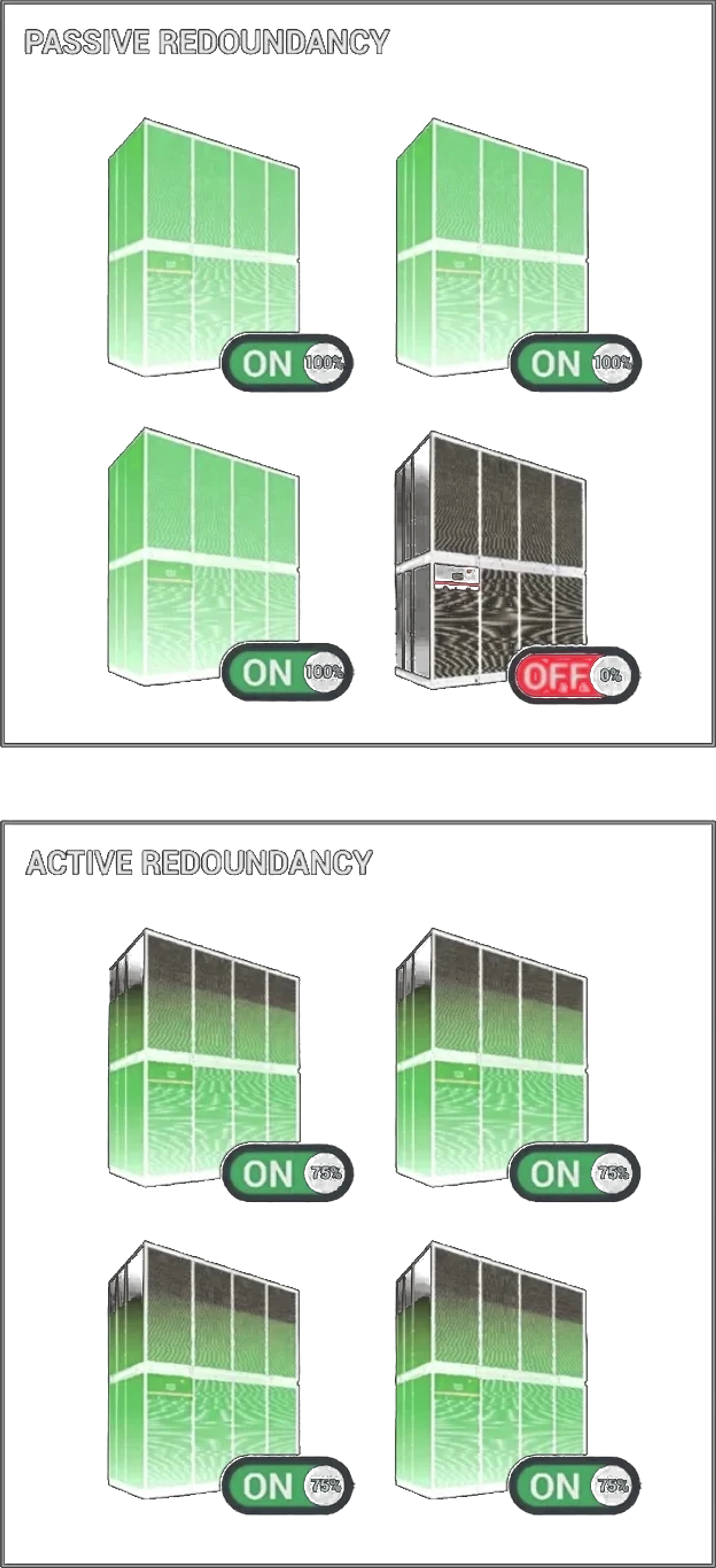

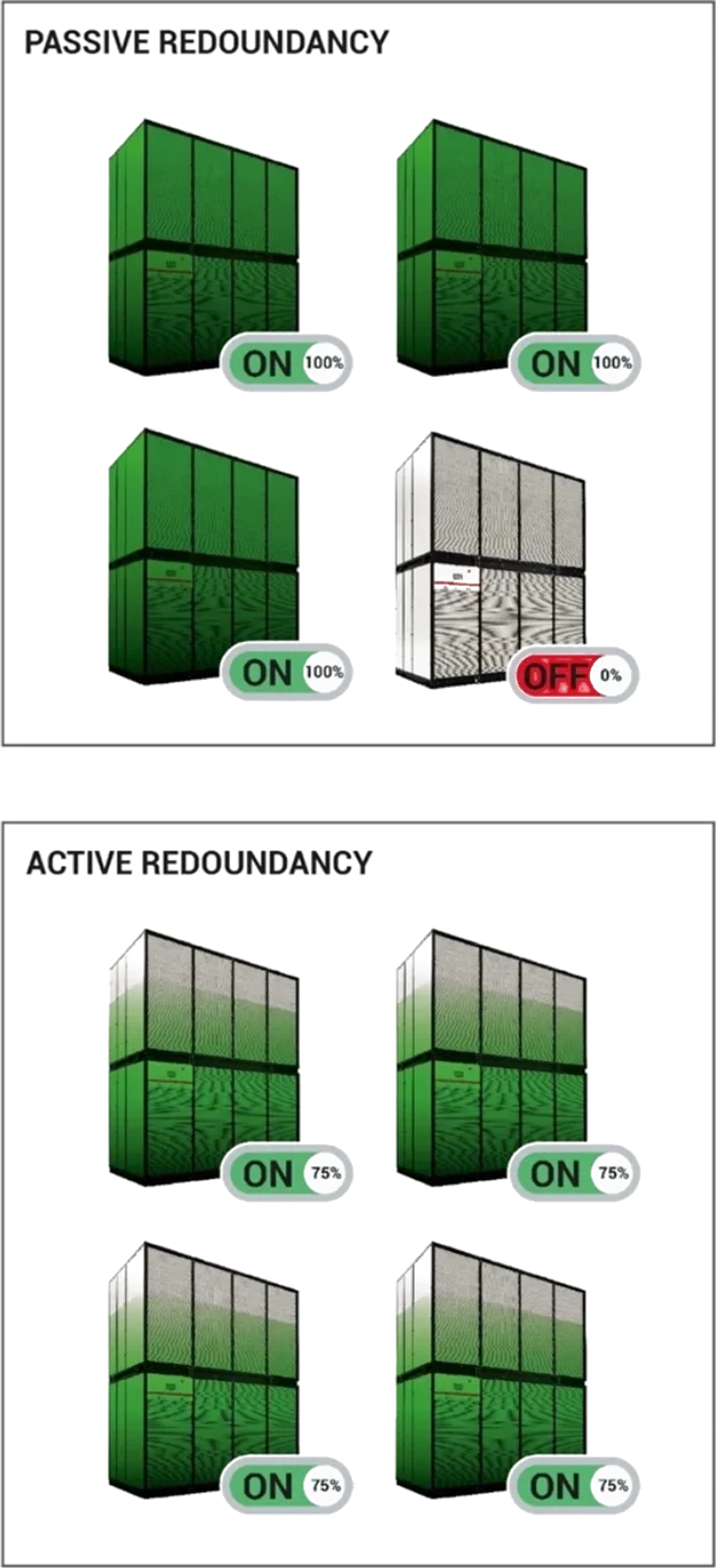

Con redundancia pasiva la unidad de respaldo espera apagada. Con la activa todas trabajan a carga parcial, que es más eficiente y reparte el desgaste.
La prueba : especificaciones
Ficha técnica
ModeloCVWALL2 402 - 462
Capacidad430 a 446 kW (tamaños 402 y 462)
TipoFan wall perimetral, agua helada (sin compresor)
VentiladoresEC 3.5 kW, hasta 17,375 m3/h por fan (139,000 en el 462)
Ahorro de potenciaHasta 55% vs generación previa (63% con side filter)
SerpentínTube & Fins Cu/Al, 12K DT aire
FiltroePM10 50% micro-plisado
Continuidad de servicioOpera con la mitad de los ventiladores en marcha
Modularidad LANHasta 15 unidades por grupo
Panel eléctricoSplit (control y potencia separados)
Apto paraData centers TIER III y TIER IV (con doble alimentación ATS)
Preguntas frecuentes
Lo que suelen preguntarnos
¿Cómo baja tanto el consumo?
Los nuevos ventiladores EC más los filtros micro-plisados de mayor superficie reducen la potencia absorbida hasta 55% frente a la generación previa. El side filter patent pending suma otro 8 a 9% (hasta 63% acumulado), todo manteniendo el mismo footprint y caudal de aire.
¿Qué pasa si falla un ventilador?
La unidad sigue operando mientras el número de ventiladores en marcha sea al menos la mitad del total. Además, un blank panel opcional evita la recirculación interna de aire cuando un ventilador queda fuera de servicio.
¿Necesito un chiller?
Sí. Es una unidad de agua helada sin compresor: el frío lo aporta un chiller centralizado. Se acopla idealmente con un chiller free cooling Climaveneta para máxima eficiencia de planta (system approach).
¿Sirve para TIER III o IV?
Sí, con la opción de doble alimentación (ATS), que conmuta automáticamente entre dos líneas eléctricas independientes ante un corte, habilitando topologías TIER III y TIER IV.
