Problema
El agua helada del data center opera casi todo el año a carga parcial
Un chiller de velocidad fija desperdicia energía cuando no trabaja al 100%, que es casi siempre.
Chiller aire-agua : full inverter
i-FX-G05
Chiller de tornillo full inverter para plantas de agua helada de gran capacidad, con el subcooler patentado R.E.D. Cooler y tres opciones de refrigerante.
Por qué importa
Los superpoderes del i-FX-G05
Beneficio
Full inverter que sigue tu carga sin escalones
El compresor de tornillo modula de forma continua y nunca supera su corriente nominal, ni siquiera al arrancar. Máxima eficiencia justo donde el equipo pasa la vida: a carga parcial.
Prueba
R.E.D. Cooler: más frío al mismo consumo
El subcooler patentado subenfría el refrigerante casi hasta la temperatura del aire exterior, subiendo la capacidad de enfriamiento sin pedirle más al compresor.
Para quién
Aplicaciones
Data centersMission criticalIndustriaHospitalesRetail y oficinasUpgrades y reemplazos
Video oficial de la tecnología

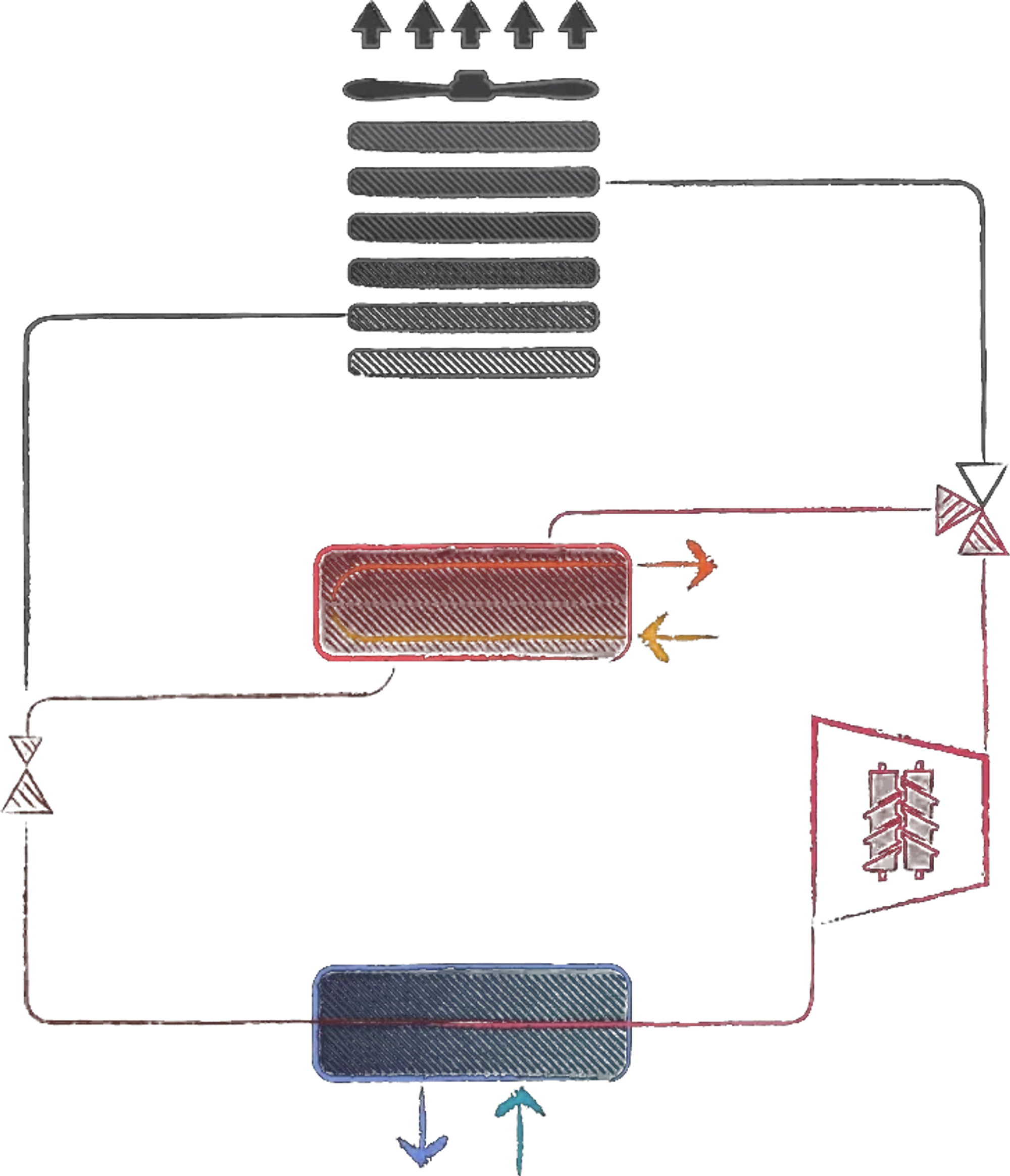

R.E.D. Cooler, el subcooler patentado
Por dentro : documentación del fabricante
Cómo es el i-FX-G05 por dentro

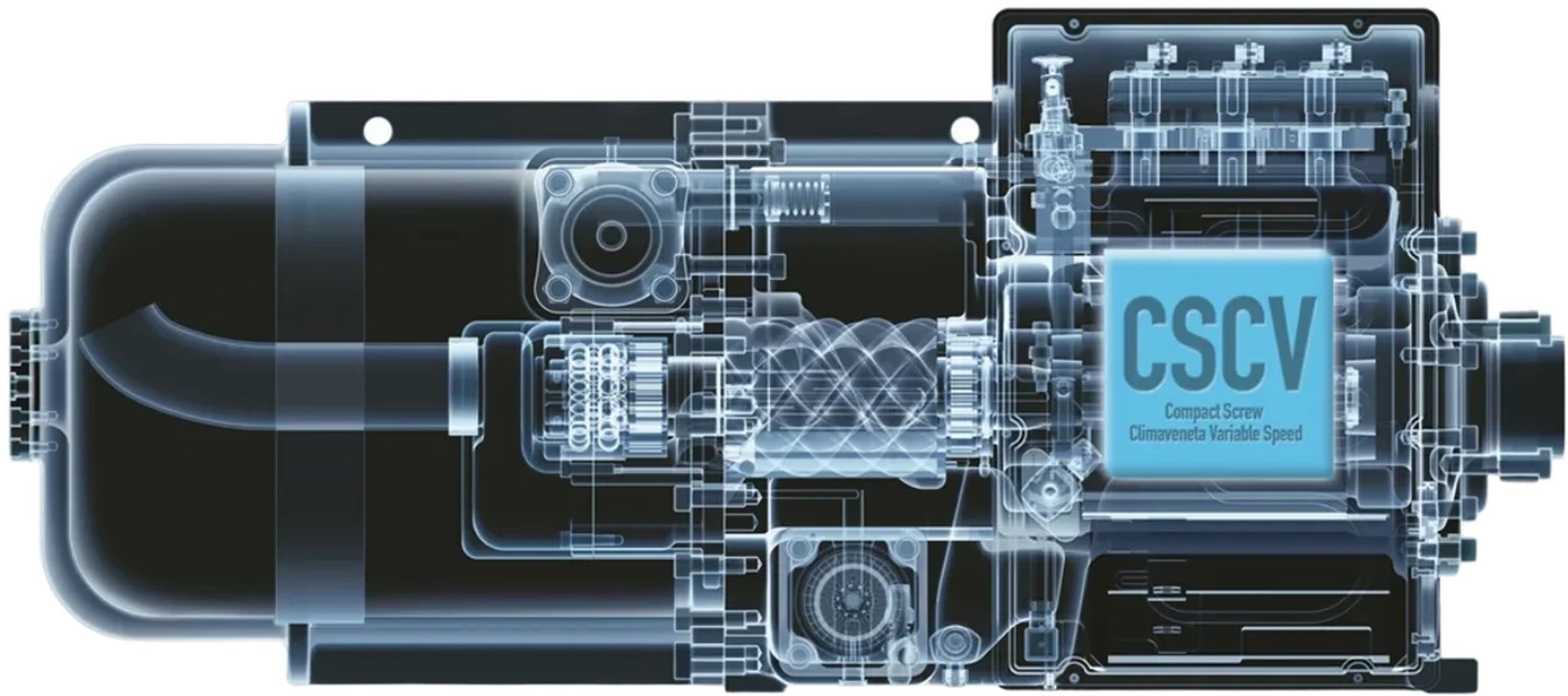

El compresor por dentro
Corte del compresor monotornillo con inverter. La válvula CSCV regula la capacidad de forma continua en vez de por escalones, que es de donde sale la eficiencia a carga parcial.

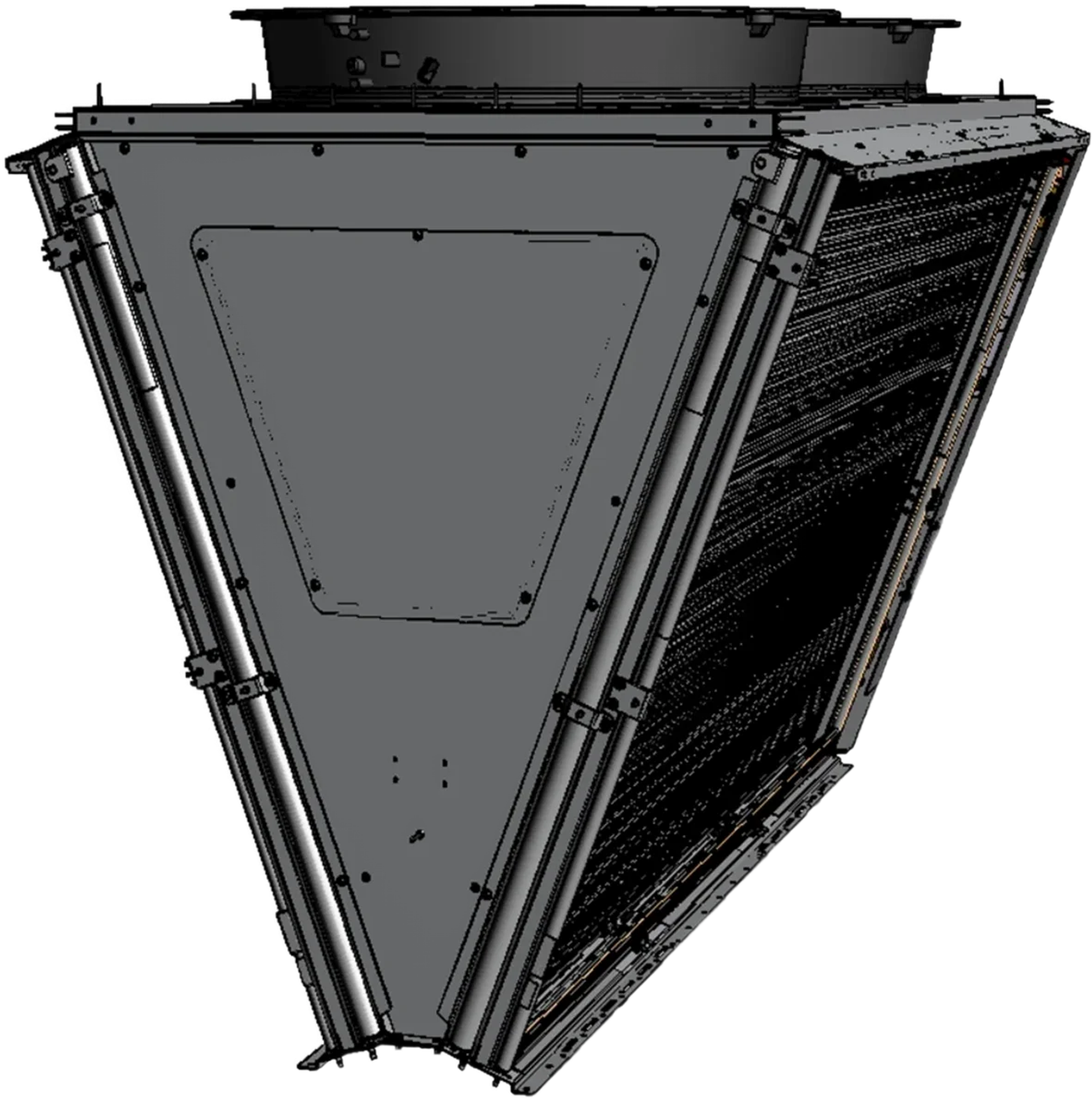

Las baterías en V
Los intercambiadores van en V para meter más superficie de intercambio en el mismo largo de máquina. Menos metros de azotea por kW instalado.

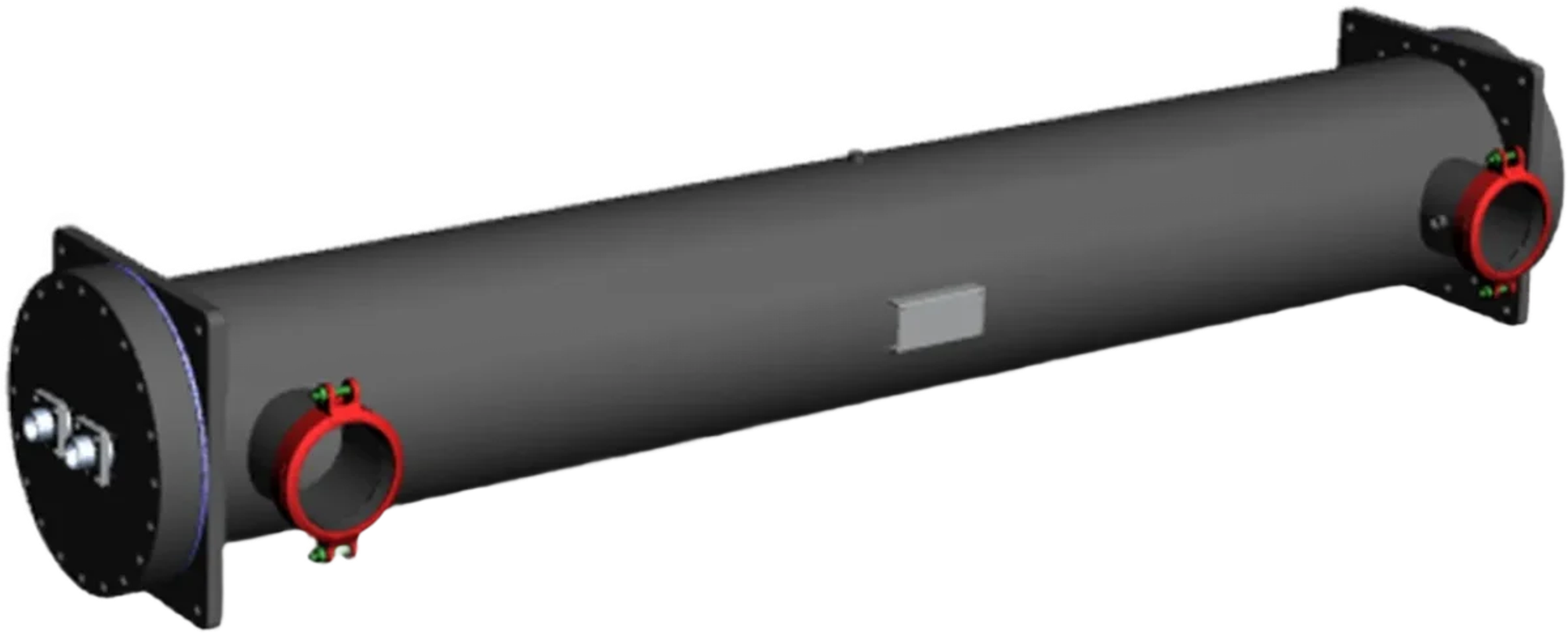

El evaporador
Evaporador de casco y tubos inundado. Es la pieza donde el agua helada entrega su calor al refrigerante.

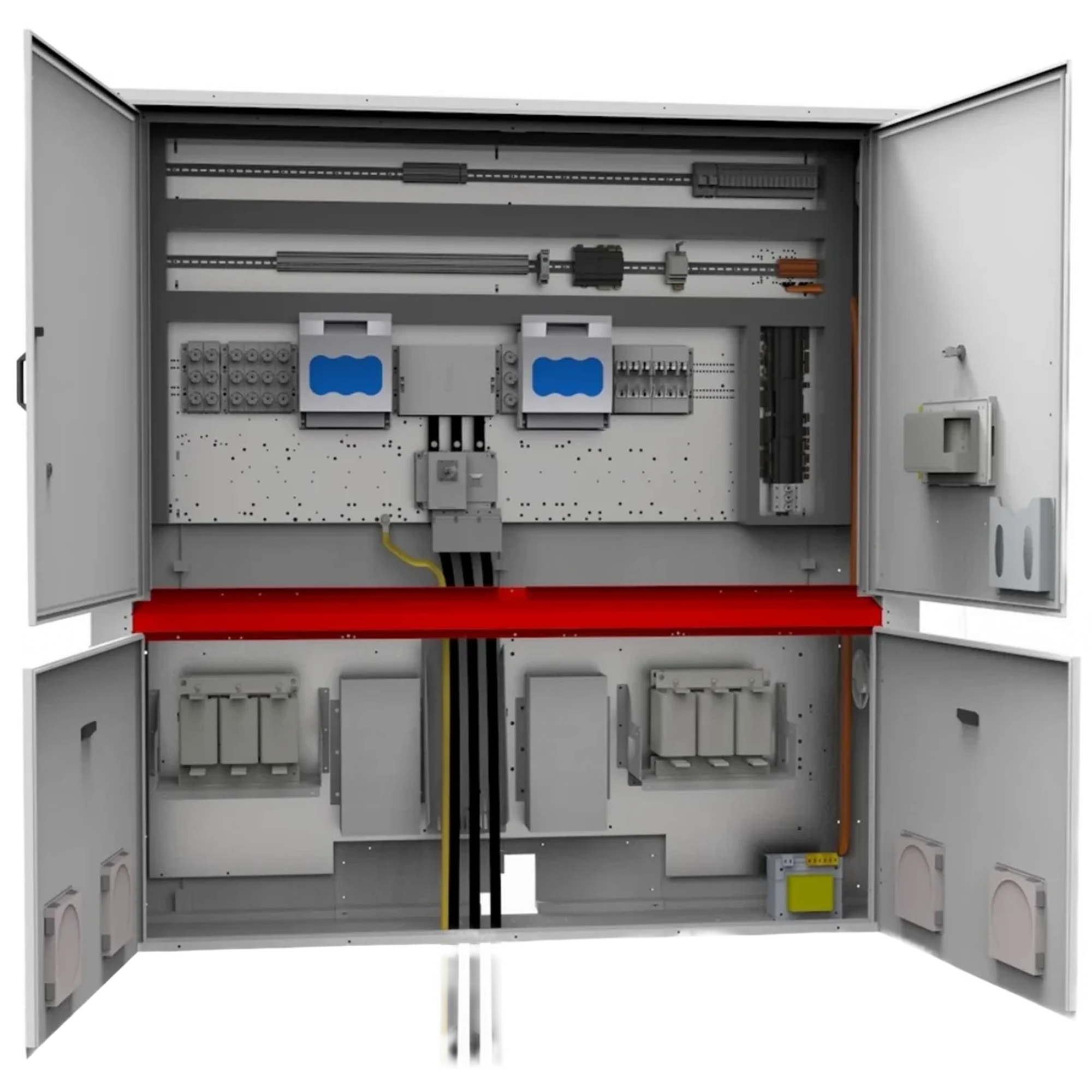

El tablero, abierto
Todo el control y la potencia quedan accesibles de frente. Importa en sitio: el mantenimiento no obliga a mover la máquina.

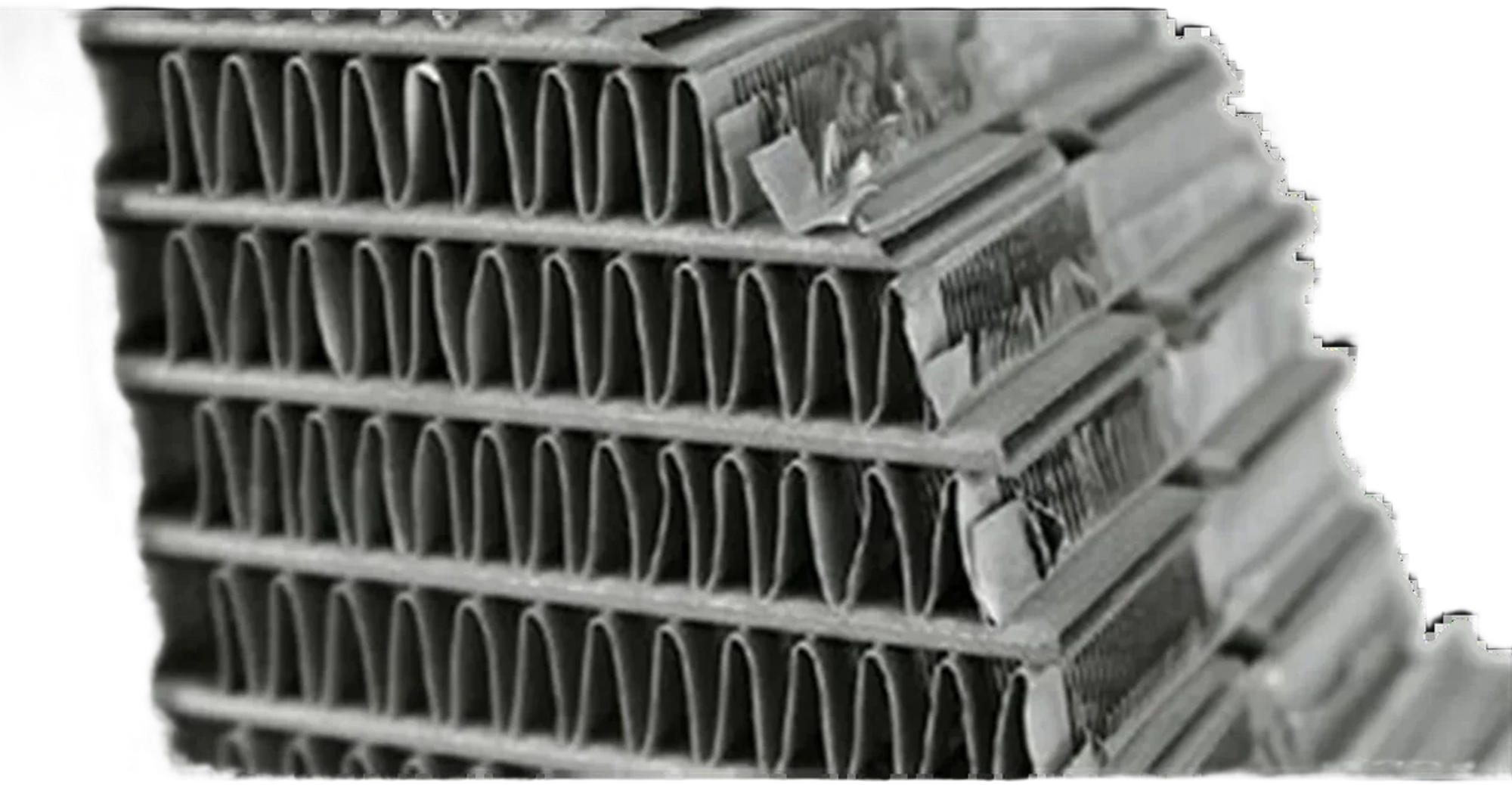

La batería, de cerca
El microcanal visto de cerca. Más superficie de contacto con el aire y menos carga de refrigerante que una batería de tubo y aleta.

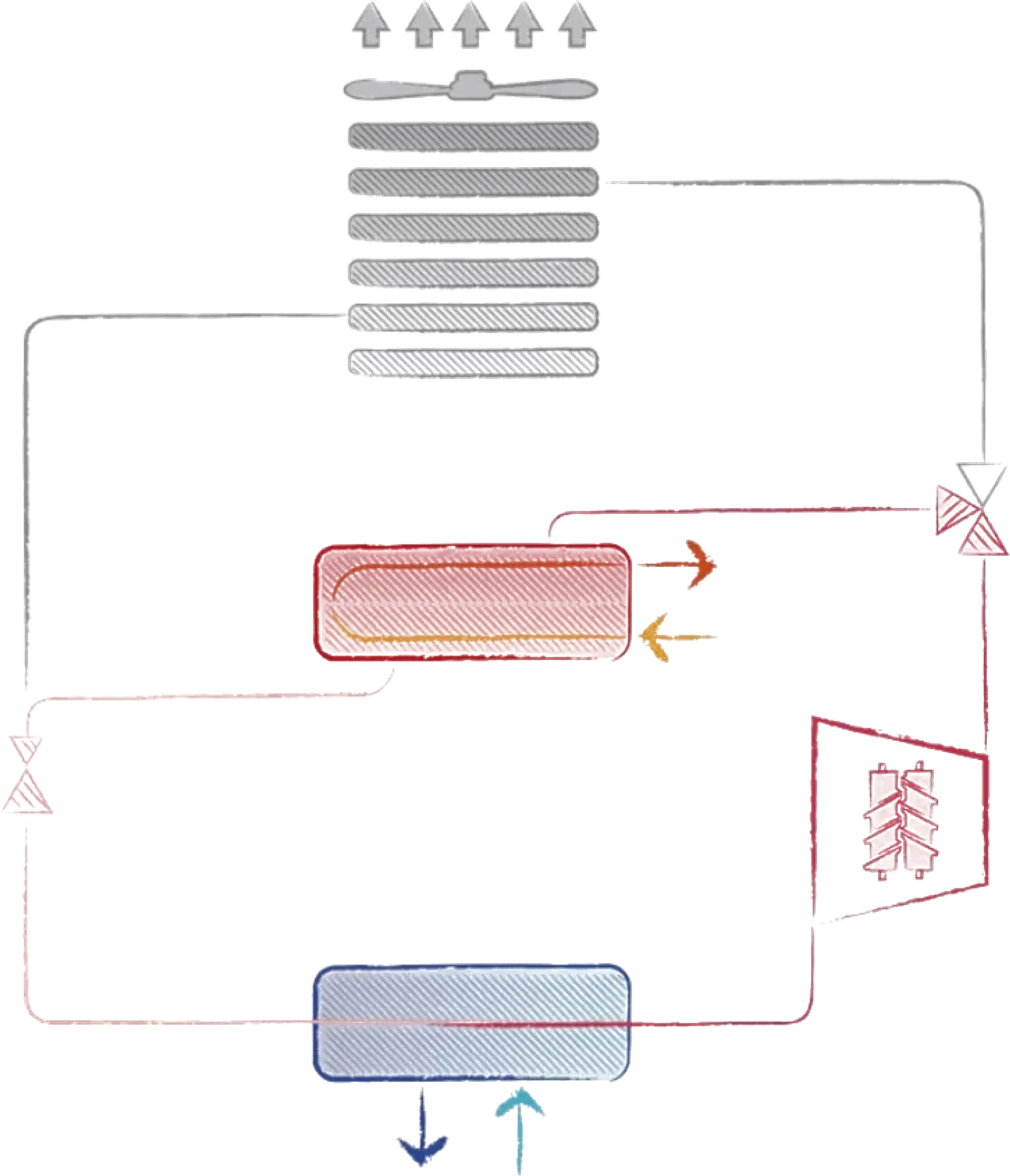

Recuperar el calor, no tirarlo
El circuito de recuperación: el calor que la máquina extrae puede irse a agua caliente sanitaria o a calefacción en vez de perderse al aire.
La prueba : especificaciones
Ficha técnica
Rango de capacidad563 a 2,443 kW (160 a 695 TR)
RefrigerantesR134a, R513A, HFO R1234ze (GWP <1)
CompresoresTornillo full inverter, capacidad continua
EER a carga completaHasta 4.28
EvaporadorShell & tube, ΔT hasta 15K
VentiladoresEC axiales, de serie
CondensadorMicrocanal MCHX + subcooler R.E.D. Cooler
Aire exterior-20°C a 52°C
Recuperación de calorAgua caliente hasta 68°C
Apto paraData centers TIER III y TIER IV
Alimentación400V / 3ph / 50Hz
Brochure del fabricante
Léelo aquí mismo
1 / 12
Preguntas frecuentes
Lo que suelen preguntarnos
¿Qué es el R.E.D. Cooler?
Es un subcooler patentado por Mitsubishi Electric Hydronics. Subenfría el refrigerante líquido en una serpentina dedicada hasta una temperatura muy cercana a la del aire exterior, lo que aumenta la capacidad de enfriamiento al mismo trabajo del compresor y reduce la pérdida de energía en la expansión.
¿Por qué full inverter y no velocidad fija?
Como el equipo opera casi todo el tiempo a carga parcial, el control continuo del inverter da mayor eficiencia estacional y hasta 5 dB(A) menos de ruido a carga parcial. Además nunca genera corrientes de arranque, lo que reduce el estrés eléctrico y evita equipo de arranque adicional.
¿Sirve para un data center TIER III o IV?
Sí. Incluye Fast Restart (arranque en unos 21 segundos) y Double Power Supply con ATS, además de medición avanzada para calcular EER y PUE, lo que lo hace apto para topologías TIER III y TIER IV del Uptime Institute.
¿Qué refrigerante conviene?
Hay tres opciones sobre la misma plataforma: R134a, R513A (GWP 572) y el HFO R1234ze (GWP menor a 1). Para proyectos con objetivos de sostenibilidad estrictos, el R1234ze baja el GWP un 99% frente al R134a. Te ayudamos a elegir según normativa y objetivos.
