Problema
En plantas grandes que operan todo el año, el gasto energético del enfriamiento domina el OPEX
Un chiller de gran capacidad sin free-cooling paga compresores encendidos incluso cuando afuera hace frío.
Chiller free-cooling : tornillo
FX-FC-Z
Chiller enfriado por aire de tornillo con free-cooling de gran capacidad, que puede enfriar en modo gratuito casi todo el año, con opción de refrigerante de bajo GWP.
Por qué importa
Los superpoderes del FX-FC-Z
Beneficio
Free-cooling de tornillo en tres modos, con Booster para condiciones exigentes
En cuanto el aire exterior baja un grado por debajo del agua de retorno, la válvula redirige el agua a las bobinas de free-cooling y los compresores descansan.
Prueba
Free-cooling activo hasta el 99.9% del año
En climas templados solo el 0.1% del tiempo trabaja como chiller convencional; el resto es free-cooling total o híbrido, con EER en free-cooling de hasta 44.7.
Para quién
Aplicaciones
Data centers y salas de servidoresHubs tecnológicosTelecomunicacionesLaboratorios y salas técnicasProcesos de misión crítica
Video oficial de la tecnología
Technology Talks: el compresor MS a fondo
Por dentro : documentación del fabricante
Cómo es el FX-FC-Z por dentro

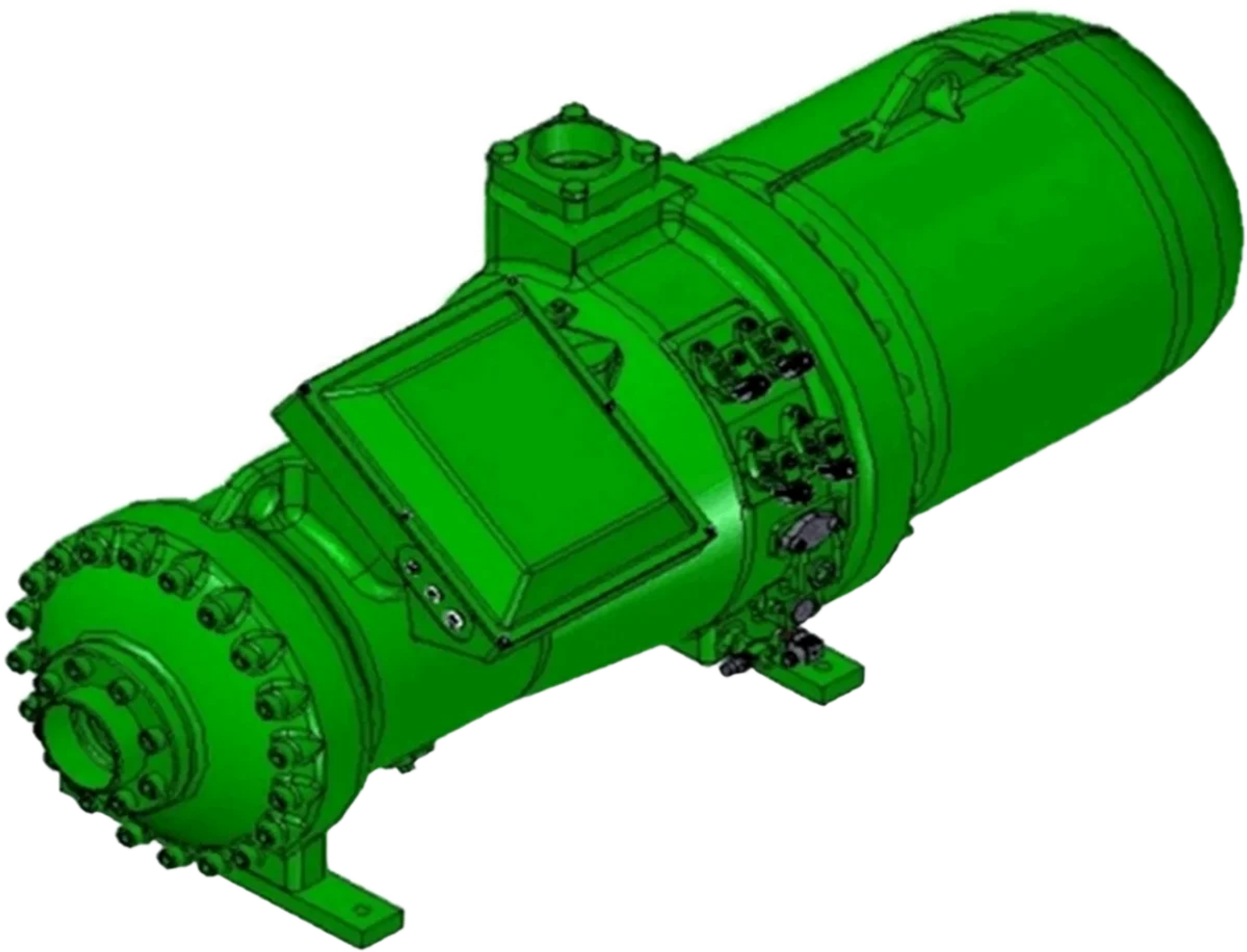

El compresor de tornillo
El compresor de tornillo de la máquina, dimensionado para la franja alta de potencia de la familia.
El circuito completo

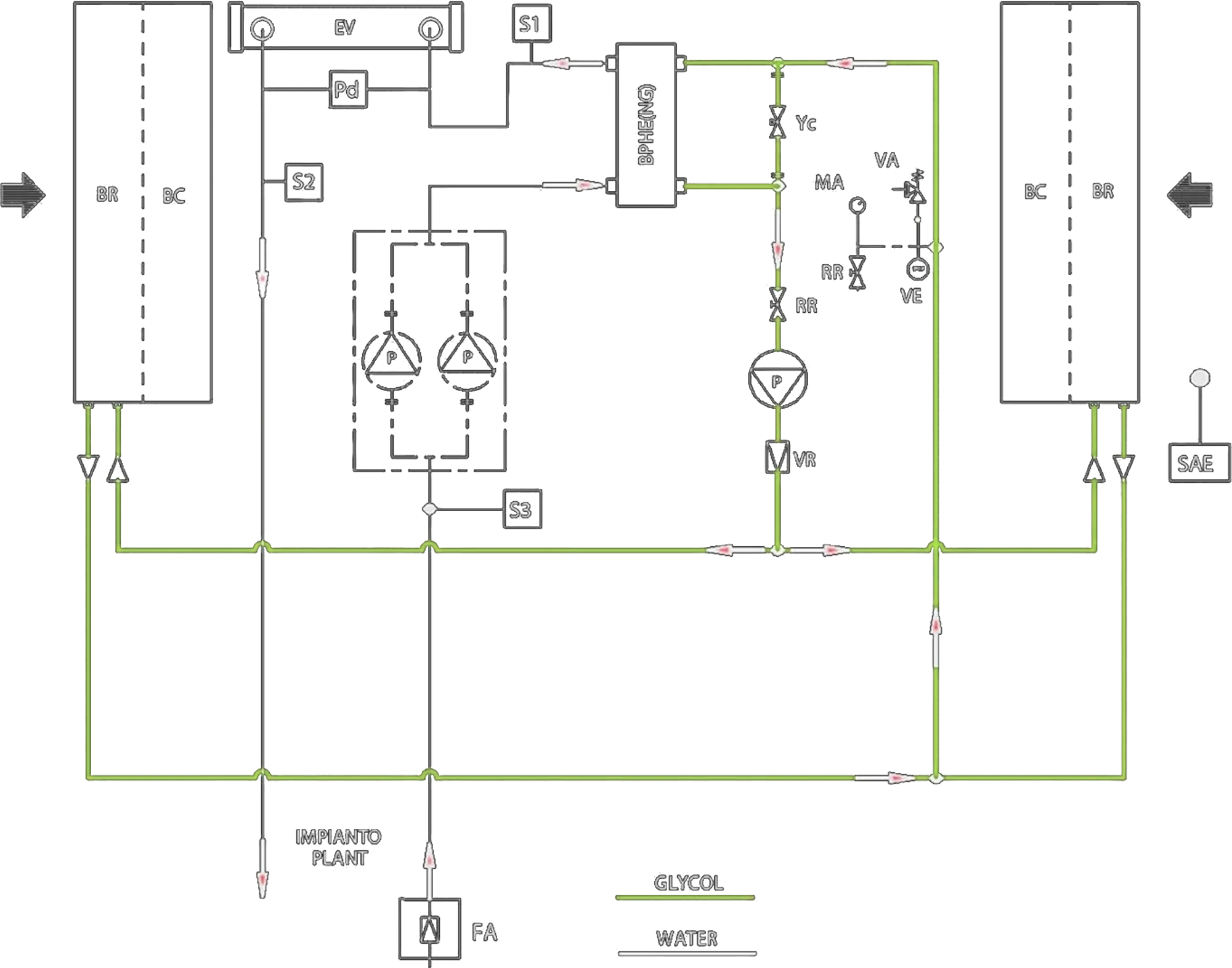

Diagrama oficial del circuito: cómo se conectan baterías, compresor y planta de agua helada para pasar de free-cooling total a operación mixta.
La prueba : especificaciones
Ficha técnica
ModeloFX-FC-Z / FX-FC-G05-Z 1502 - 6002
Capacidad de enfriamiento332 a 1,450 kW (94 a 412 TR) (17 tamaños)
RefrigeranteR134a o R513A de bajo GWP (versión G05-Z)
Compresores2 de tornillo doble rotor, 2 circuitos
SEPRHasta 6.15 (R134a) / 5.97 (R513A)
Free-coolingTres modos (total, híbrido, mecánico) con Booster
EER en free-cooling totalHasta 44.7 kW/kW
EvaporadorShell & tube, tubos ranurados
VentiladoresAxiales VSD (opción EC)
Fast RestartCompresor en 26 s tras un corte
Apto paraData centers TIER III y TIER IV (con doble alimentación)
Alimentación400V / 3ph / 50Hz

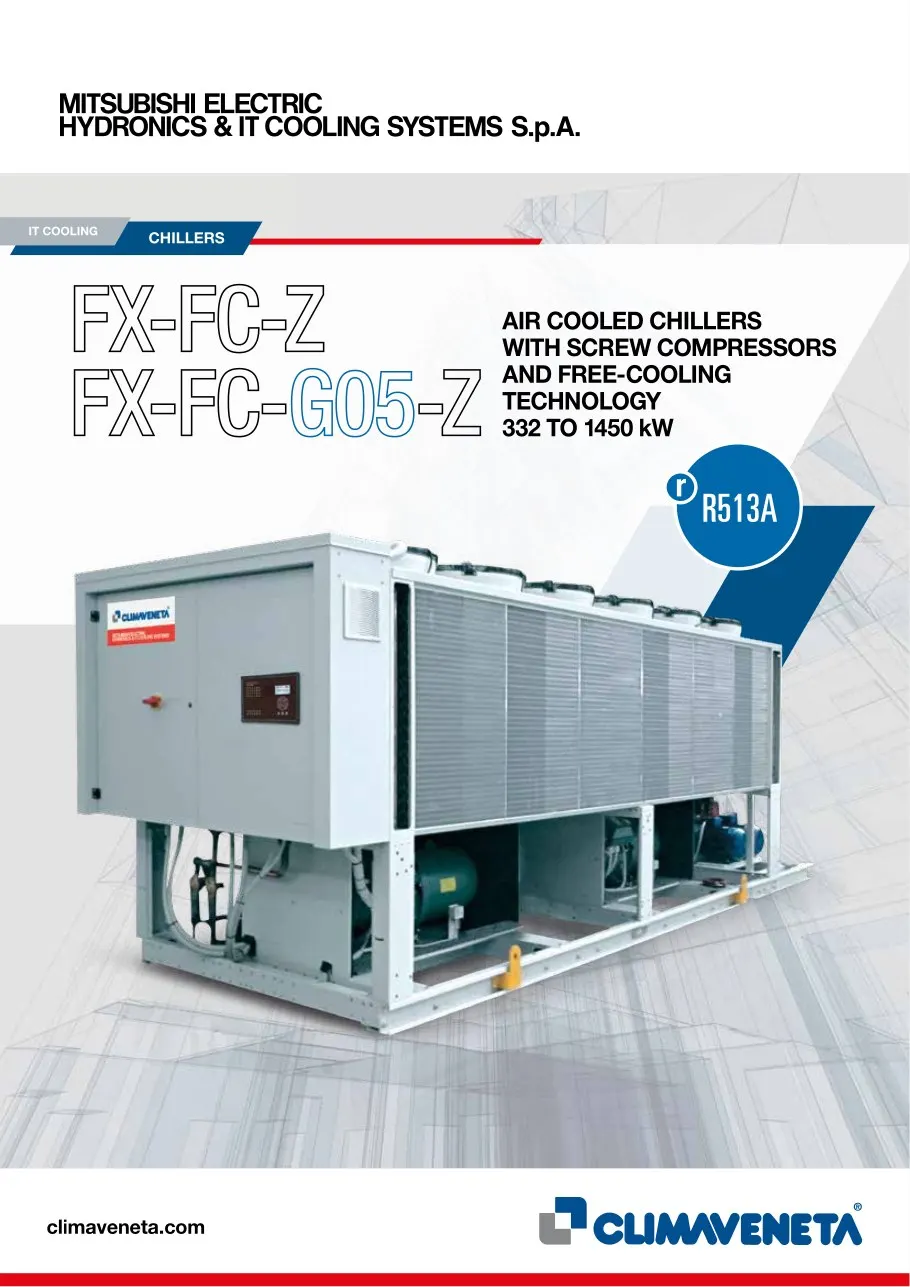

Brochure del fabricante
Léelo aquí mismo
1 / 16
Preguntas frecuentes
Lo que suelen preguntarnos
¿Cómo funcionan los tres modos de free-cooling?
Total free-cooling: el aire exterior cubre toda la demanda y los compresores se apagan. Híbrido: el aire aporta parte y los compresores el resto. Mecánico: solo compresores. La válvula redirige el agua a las bobinas de free-cooling en cuanto el aire baja un grado por debajo del agua de retorno.
¿Qué ventaja tiene el refrigerante R513A?
La versión FX-FC-G05-Z usa R513A, con 56% menos GWP que el R134a (631 vs 1430), no inflamable y de clasificación de seguridad A1. Es la opción para proyectos con normativa ambiental exigente.
¿Sirve para un data center TIER III o IV?
Sí. Incluye Fast Restart (compresor en 26 segundos, 1000 kW en seis minutos y medio) y doble alimentación con ATS que conmuta entre línea principal y generador, para topologías TIER III y TIER IV.
¿Qué es la función NO GLYCOL?
En la configuración NG, un intercambiador de placas más una bomba evitan tener que glicolar todo el circuito primario en instalaciones de aire exterior muy frío, simplificando el sistema y reduciendo el mantenimiento.
